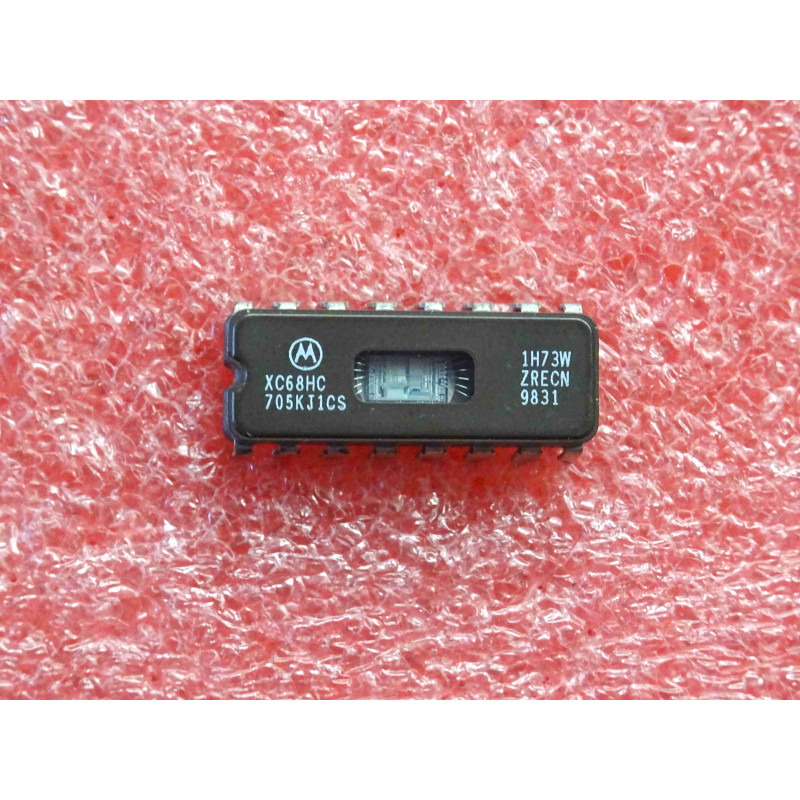

Le XC68HC705KJ1CS (souvent écrit ci XC 68HC705 KJ1CS, ic XC68HC705KJ1CS) est un circuit intégré de type microcontrôleur 8 bits (8-bit Microcontroller), fabriqué historiquement par Motorola Semiconductor.
Ce composant fait partie de la célèbre famille de microcontrôleurs basés sur le noyau HC05 de Motorola. Il intègre un processeur 8 bits, de la mémoire morte programmable (EPROM ou OTP selon les versions de prototypage préfixées par "XC"), de la mémoire RAM et des lignes d'entrées/sorties programmables. Il est logé dans un boîtier en plastique à double rangée de broches de type DIP-16 (Dual In-line Package à 16 broches).
Fabricant : Motorola.
Fonction : Microcontrôleur 8 bits (8-bit Microcontroller - Famille M68HC05).
Boîtier : DIP-16 (Plastic Dual In-line Package à 16 broches traversantes).
Signification de la référence :
XC : Préfixe utilisé historiquement par Motorola pour désigner les circuits en phase de développement, de prototypage (MCU avec EPROM/OTP fenêtrée ou plastique programmable une seule fois).
68HC705 : Référence de base du cœur de microcontrôleur 8 bits CMOS de la famille 05 avec mémoire programmable.
KJ1 : Variante spécifique de la sous-famille incluant les ressources de mémoire et de périphériques intégrés.
Performances clés :
Architecture 8 bits robuste : Jeu d'instructions optimisé pour les applications de contrôle embarqué de petite et moyenne complexité.
Périphériques intégrés : Ports d'entrées/sorties parallèles et compteurs/timers adaptés au pilotage de systèmes logiques et d'automatismes compacts.
Repérage & Broches Clés (Boîtier DIP-16) :
Repérage : L'encoche en demi-cercle ou le point gravé sur l'extrémité du boîtier indique la position de la broche 1 (située en haut à gauche lorsque l'encoche est orientée vers le haut).
Environnement : Ce circuit est implanté sur des cartes de commande électroniques programmées, des modules de gestion d'appareils électroménagers ou des équipements industriels anciens, entouré d'un cristal d'horloge (oscillateur externe), de condensateurs de découplage et parfois d'une résistance de tirage sur la ligne de réinitialisation (RESET).
Diagnostic Express (Absence de démarrage ou plantage système) :
Symptômes Courants en Atelier :
Le système contrôlé ne réagit pas, la boucle d'exécution est figée ou les sorties restent inactives : Microcontrôleur défectueux suite à une surtension, perturbation électromagnétique ou corruption de la mémoire interne.
Échauffement anormal du boîtier DIP-16 : Court-circuit interne sur la puce provoqué par une inversion de polarité ou une tension d'alimentation excessive.
Mesures sous tension (au multimètre / oscilloscope) :
Contrôle de l'alimentation : Vérifier la présence et la parfaite stabilité de la tension d'alimentation de +5V sur la broche VCC par rapport à la masse (VSS).
Contrôle de l'oscillateur : Observer à l'oscilloscope (avec une sonde à haute impédance) la présence de l'oscillation sinusoïdale sur les broches reliées au cristal quartz externe pour valider le démarrage de l'horloge.
Contrôle du Reset : Vérifier que la broche de réinitialisation se maintient au niveau logique haut en fonctionnement normal après l'impulsion de démarrage.
Recommandations de Montage & Programmation :
Sensibilité et intégrité : En tant que composant programmable contenant de la logique séquentielle sensible, toute intervention de dessoudage doit être réalisée avec précaution.
Support adapté : L'utilisation d'un support tulipe à 16 broches est vivement conseillée lors du remplacement pour éviter d'exposer les pistes fragiles du circuit imprimé à la surchauffe du fer à souder.
Précautions ESD : Respecter impérativement les règles de protection contre les décharges électrostatiques (ESD) lors de sa manipulation.
