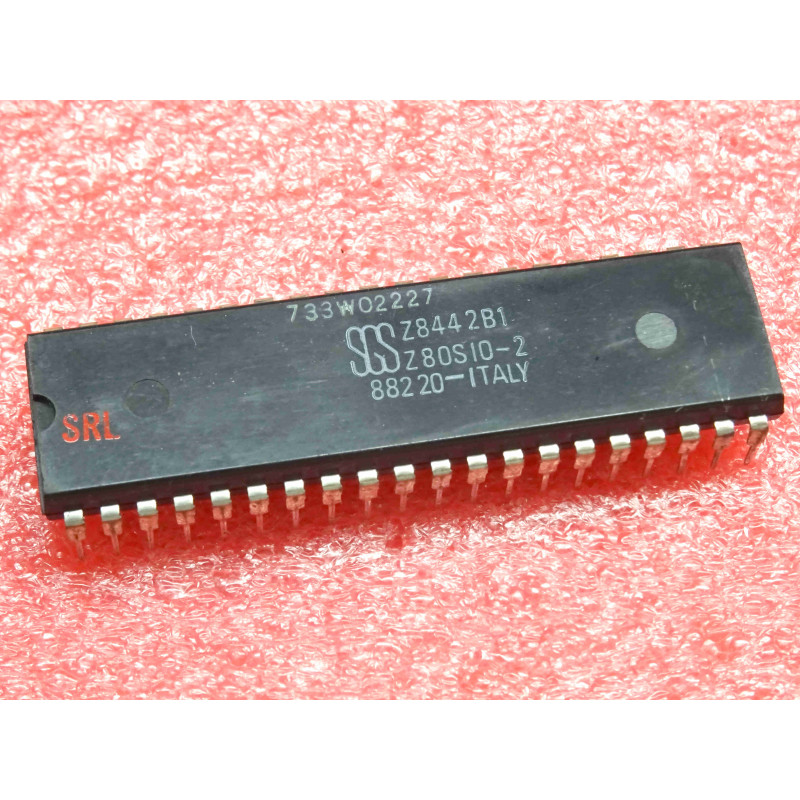

Le Z8442B1 est un circuit intégré périphérique programmable très complexe, fabriqué d'époque par SGS sous licence officielle Zilog. Logé dans un boîtier DIP40, ce composant est un contrôleur d'entrées/sorties série (SIO – Serial Input/Output). La spécification Z8442 désigne la version performante cadencée à 4,0 MHz (équivalent de la série Z80A), et le suffixe /2 indique qu'il s'agit de la variante SIO/2, dotée d'un brochage spécifique. Il intègre deux canaux séries indépendants en duplex intégral (Full-Duplex) capables de gérer des communications asynchrones ou synchrones (HDLC, SDLC, Bisync). C'est une pièce maîtresse pour la maintenance des cartes mères d'époque, des terminaux et des systèmes basés sur le microprocesseur Z80A.
Note technique :
Variante SIO/2 (La distinction de brochage) : C'est le point critique lors du dépannage. Contrairement aux versions SIO/0 ou SIO/1, la version SIO/2 possède des lignes d'horloge d'émission (TxC) et de réception (RxC) totalement indépendantes pour chacun des deux canaux (A et B). En contrepartie, elle sacrifie les lignes de contrôle Modem SYNC. N'installez jamais un MK3887 (SIO/0) à la place d'un Z8442B1 (SIO/2), car l'implantation des signaux d'horloge sur le circuit imprimé diffère totalement.
Chaîne d'Interruption (Daisy-Chain) : Il gère nativement le protocole d'interruptions imbriquées du Z80 via les broches IEI (Interrupt Enable In) et IEO (Interrupt Enable Out).
Conseils Pro :
Le piège de la fréquence d'horloge système : Le marquage "42" (Z8442) garantit que la puce est certifiée pour tourner de manière stable jusqu'à 4,0 MHz. Si vous l'implantez sur une carte cadencée par un processeur Z80B à 6,0 MHz, le contrôleur série subira des erreurs de synchronisation internes ou refusera de s'initialiser. Respectez la vitesse maximale du composant.
Diagnostic des signaux Modem (Handshake) : Le SIO/2 surveille en continu l'état des lignes de contrôle CTS (Clear To Send) et DCD (Data Carrier Detect). Si le micrologiciel de la machine s'attend à une validation matérielle et que ces broches d'époque d'un canal sont laissées flottantes (en l'air) à cause d'une coupure de piste, le composant bloquera net la transmission des données. Vérifiez leur état logique au multimètre ou à l'oscilloscope.
