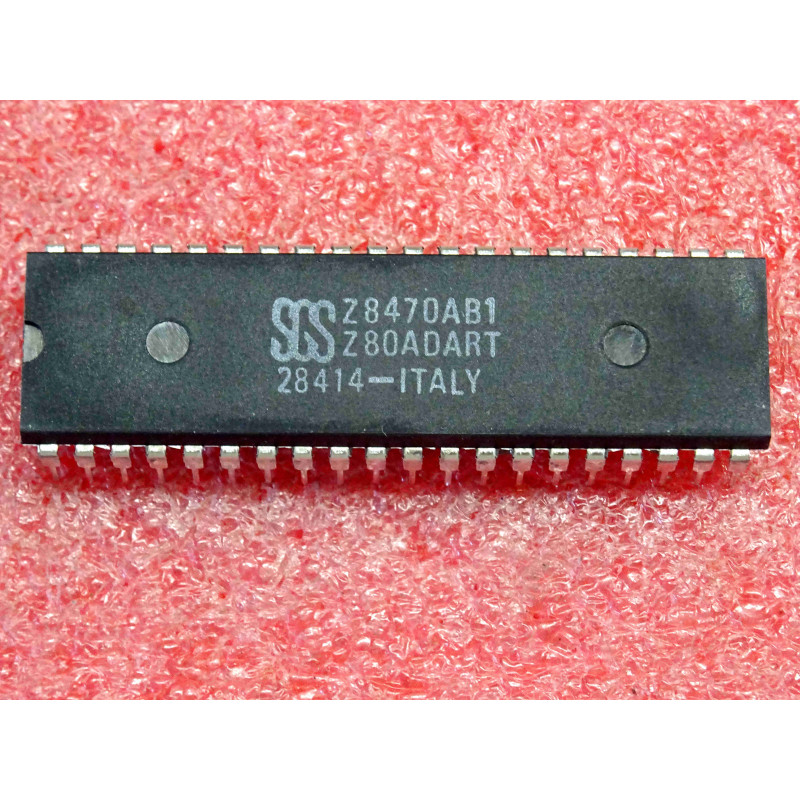

Le Z8470AB1 (souvent écrit ci Z 8470 AB1, Z8470AB1, Z80ADART) est un circuit intégré de communication série, fabriqué historiquement par SGS sous licence de Zilog.
Ce composant fait partie de la célèbre famille de périphériques de l'architecture Z80, connu sous le nom de Z80 DART (Dual Asynchronous Receiver/Transmitter). Il intègre deux canaux de communication série asynchrone full-duplex indépendants, conçus pour interfacer les microprocesseurs Z80 (ou d'autres bus compatibles) avec des modems, des terminaux ou des liaisons série. Il est logé dans un boîtier traversant en plastique à double rangée de broches de type DIP-40 (Dual In-line Package à 40 broches). Le suffixe "AB1" indique généralement la version cadencée à 4 MHz dans un boîtier plastique commercial.
Fabricant : SGS (sous licence Zilog).
Fonction : Double récepteur/émetteur asynchrone série (Z80 DART).
Boîtier : DIP-40 (Plastic Dual In-line Package traversant à 40 broches).
Signification de la référence :
Z8470... : Référence standard de l'industrie pour le circuit DART de la famille Z80.
A : Version standard de la gamme de circuits périphériques Z80.
-B : Indique la classe de vitesse (souvent associé à la version 4 MHz).
-1 : Suffixe de révision ou de conditionnement du fabricant.
Performances clés :
Double canal indépendant : Permet de gérer simultanément deux flux de données série asynchrones distincts (Canal A et Canal B).
Gestion des erreurs : Détection matérielle des erreurs de parité, de dépassement (overrun) et de trame (framing error).
Compatibilité bus Z80 : Intègre une logique de gestion des interruptions vectorisées et des signaux de contrôle compatibles avec le bus système du microprocesseur Z80.
Repérage et Brochage (Boîtier DIP-40) :
Repérage : L'encoche en demi-cercle ou le point gravé sur l'extrémité du boîtier indique la position de la broche 1 (située en haut à gauche lorsque l'encoche est orientée vers le haut). Le brochage répartit le bus de données bidirectionnel (D0 à D7), les lignes de contrôle d'adresse, les signaux d'interruption, les horloges de transmission/réception et les lignes de données série (RXD, TXD, RTS, CTS) pour les deux canaux.
Environnement : Ce circuit se rencontre sur les cartes mères d'ordinateurs personnels vintage, les terminaux informatiques et les cartes d'extension industrielles des années 1980 basées sur le processeur Z80.
Diagnostic Express (Liaison série inopérante) :
Symptômes Courants en Atelier :
Absence totale de transmission ou de réception de caractères sur les ports série, port figé ou remontée d'erreurs permanentes : circuit Z8470 détruit suite à une surtension ou une décharge électrostatique (ESD) sur les lignes externes.
Surchauffe anormale du boîtier DIP-40 à la mise sous tension : court-circuit interne d'une jonction.
Mesures sous tension (au multimètre) :
Contrôle de l'alimentation : Vérifier la présence et la stabilité de la tension d'alimentation principale (+5V) sur la broche Vcc par rapport à la masse (GND).
Contrôle des signaux d'horloge : Vérifier à l'oscilloscope la présence des signaux d'horloge de baudrate sur les broches d'entrée dédiées.
Recommandations de Montage & Restauration :
Support tulipe : Compte tenu du grand format à 40 broches et de la rareté de ces composants d'époque, l'installation d'un support tulipe à 40 broches est indispensable lors d'une restauration pour préserver le circuit imprimé et faciliter les interventions de maintenance.
