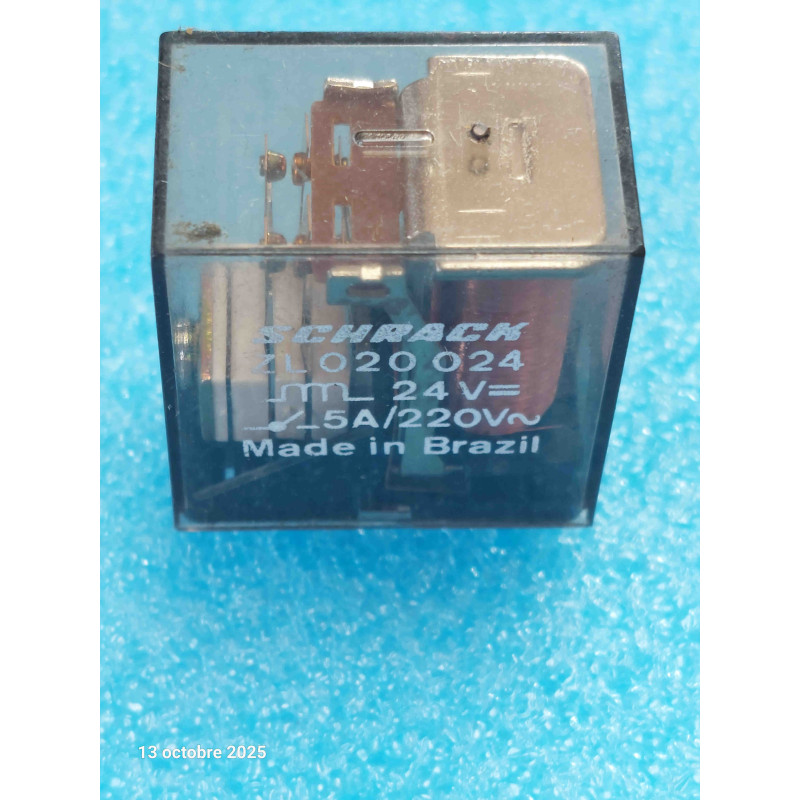

Le relais électromagnétique miniature de la marque Tyco Electronics / Schrack de référence ZL020024 avec bobine en 24Vdc en version New Old Stock (stock ancien neuf) est un composant électromécanique professionnel de haute précision, conçu pour la commutation de signaux et de charges de puissance modérée dans les équipements industriels ou électroniques.
Type de Composant : Relais électromagnétique miniature pour circuit imprimé / support (PCB / Control Relay).
Fabricant / Référence : Tyco Electronics (Schrack) / ZL020024 (Série ZL).
Tension de Bobine : 24 Vdc (Courant continu).
Calibre Électrique (Contacts) : 5 A sous 220/250 Vac (Capacité de coupure adaptée aux circuits de commande et aux charges résistives modérées).
Configuration des Contacts : Bipolaire inverseur / 2 RT / 2 Form C / DPDT (Double Pole Double Throw).
Nombre de Broches : 8 broches (Format standard pour l'implantation traversante ou sur embase dédiée).
État : New Old Stock (NOS) – Pièce d'origine neuve jamais montée, issue d'un stock de réserve d'atelier préservé.
Conditionnement : Composant unitaire en état d'origine.
Signification de la conception :
Qualité industrielle Schrack : Conçu pour garantir une grande longévité mécanique et une excellente stabilité des contacts dans les armoires de commande et les automatismes d'époque.
Disponibilité d'époque : Permet la maintenance, la réparation ou la restauration à l'identique de machines ou de cartes électroniques professionnelles nécessitant cette référence exacte à 8 broches.
Repérage et Connexion : Référez-vous au schéma sérigraphié sur le boîtier ou à la documentation technique Schrack pour identifier la disposition exacte des 8 broches (bornes de l'enroulement de bobine 24Vdc et deux jeux de contacts inverseurs : commun, repos NC, travail NO) avant toute implantation.
Environnement : Armoires de commande industrielles, automatismes, tableaux électriques et équipements de test ou de régulation fonctionnant en logique 24V.
Diagnostic Express (Pannes et Vérifications) :
Vérification d'usage : S'agissant d'un composant de stock ancien (NOS), contrôlez systématiquement la résistance ohmique de la bobine à l'ohmmètre et l'absence d'oxydation sur les broches avant la pose.
Mesures : Valider l'établissement de la continuité sur les voies de contact (repos et travail) lors de l'excitation de la bobine en 24Vdc hors circuit.
Recommandations de Montage & Restauration :
Manipulation et Soudure : Stockez et manipulez ce composant avec précaution. Utilisez un fer à température contrôlée pour préserver l'intégrité du boîtier et éviter toute contrainte thermique excessive sur les broches lors des opérations de maintenance.
